NOVI-SIM modélise les différentes étapes d’une chaîne d’acquisition par tomodensitométrie, ainsi que les interactions entre les rayons X et la matière, et intègre des algorithmes d’optimisation visant à réduire le temps de calcul.
Avec NOVI-SIM réalisez des séances d’imagerie virtuelle par tomographie aux rayons X !
Grâce à des modèles physiques précis et à une implémentation optimisée, NOVI-SIM vous permet de tester et d’ajuster les paramètres d’acquisition avant de procéder aux mesures sur un tomographe. >> à propos des modèles physiques et des validations expérimentales de NOVI-SIM
NOVI-SIM est un outil précieux pour la formation des opérateurs en tomographie et radiographie.
NOVI-SIM est particulièrement performant pour générer des images destinées à l’entraînement des algorithmes d’apprentissage pour IA.
Des algorithmes robustes issus de plus de quinze années d’expérience de Novitom en tomographie.
Simulation de radiographies en quelques secondes et reconstruction des volumes en une à quelques minutes
Interface graphique utilisateur agréable et paramétrages intuitifs
Nombreux paramètres ajustables dans la chaîne d’acquisition et modèles validés expérimentalement

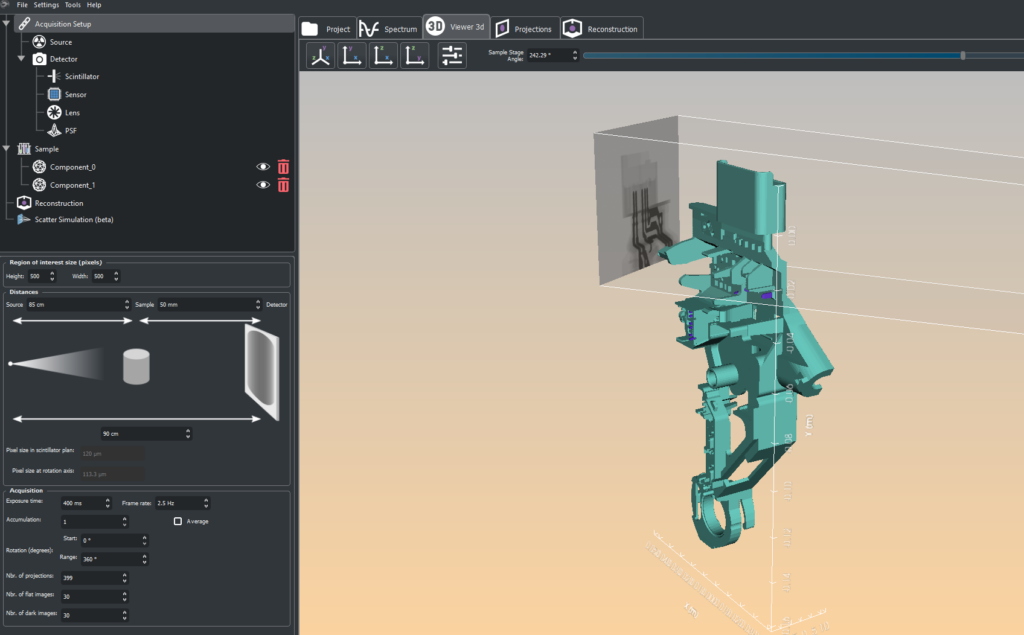

La géométrie et les paramètres d’acquisition, ainsi que la région d’intérêt (RoI) au sein du détecteur, sont définis par l’utilisateur dans le panneau de gauche, tandis que la vue 3D de la scène est mise à jour en temps réel sur la droite.

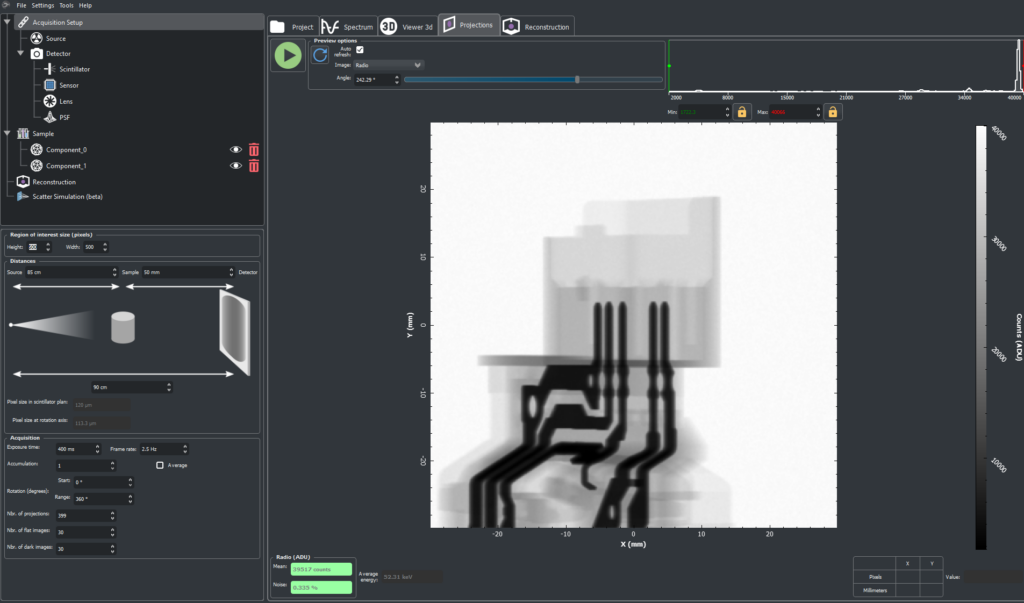

Mise à jour en temps réel de la projection (radiographie) affichée lors de la modification de n’importe quel paramètre d’acquisition (y compris au niveau de la configuration de la source et du détecteur) ou lors d’un changement d’angle, de position ou de composition de l’objet.
NOVI-SIM fonctionne sur tout ordinateur récent (moins de 10 ans). Le confort d’utilisation dépend des performances du système. Pour la reconstruction tomographique, il est fortement recommandé de disposer d’un GPU Nvidia.
+33 4 28 70 23 31
caroline.boudou@novitom.com
Novitom propose une initiation à la tomographie X appliquée…
La tomographie à rayons X constitue aujourd’hui une méthode…
Le 13 septembre 2023, Rigaku a organisé un épisode…

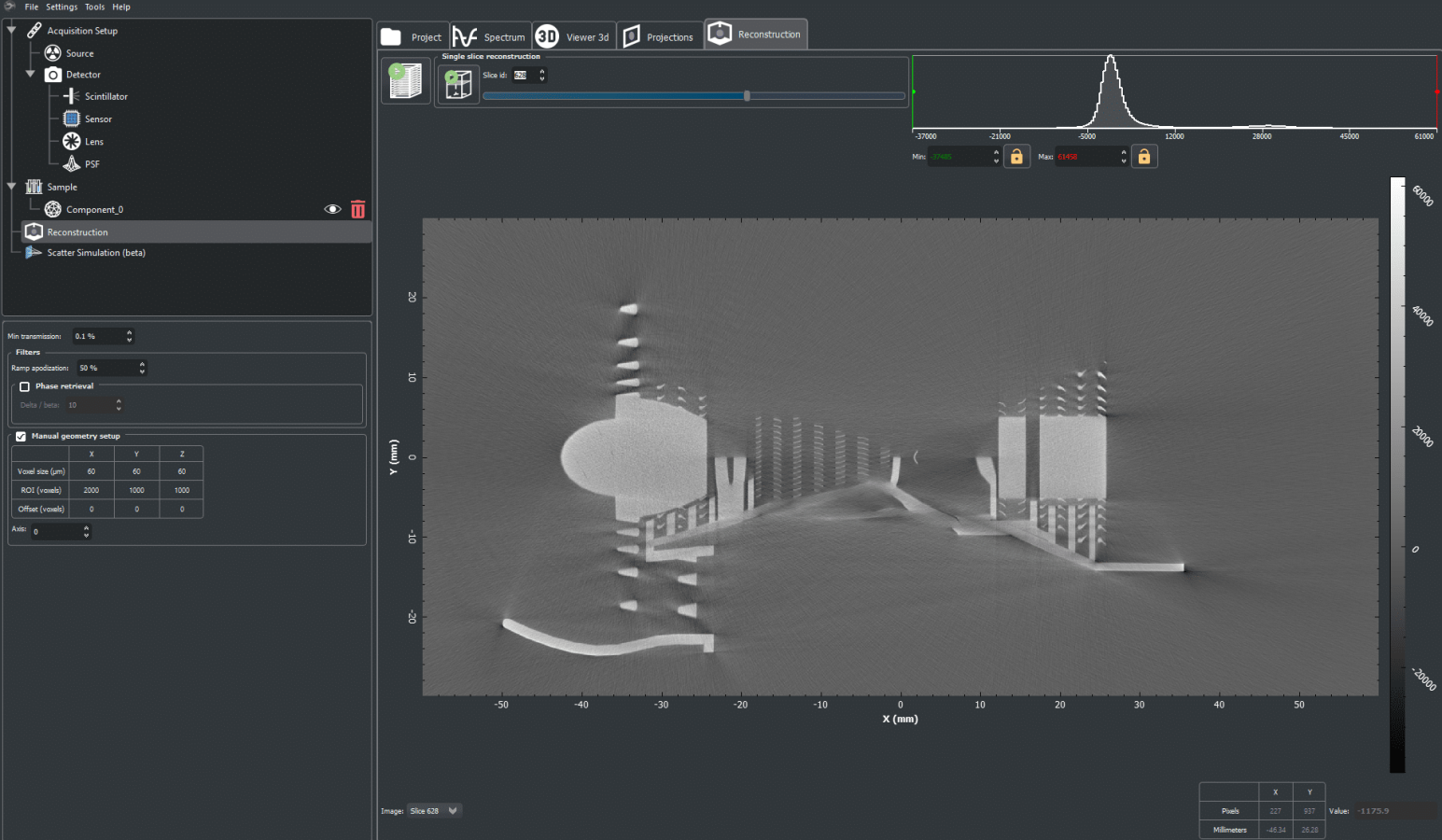

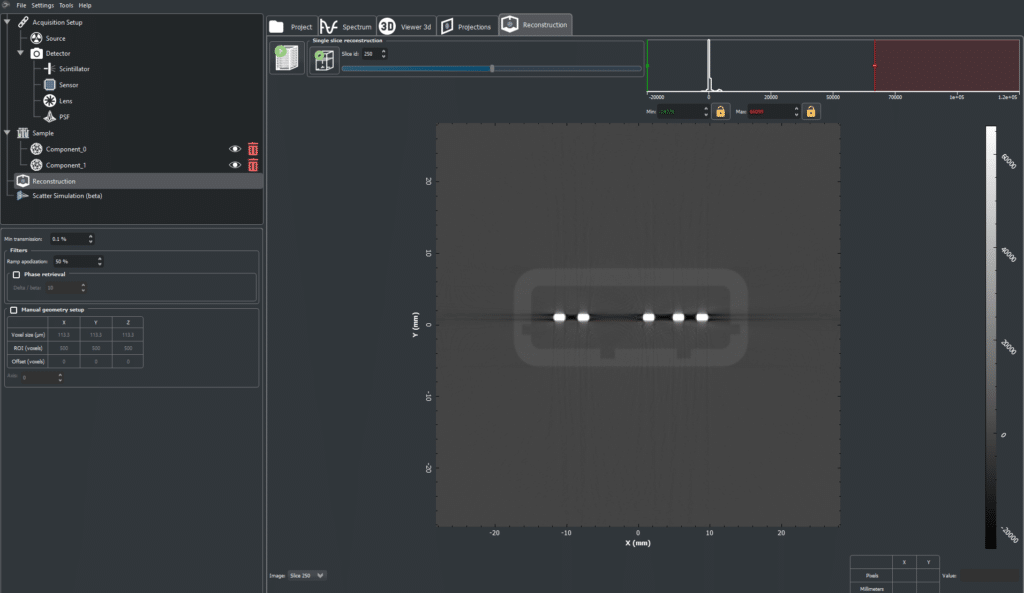

Novi-Sim est un logiciel de simulation de radiographie et de tomographie aux rayons X qui modélise l’intégralité de la chaîne d’acquisition d’images, incluant la source de rayons X, les filtres, l’échantillon, le scintillateur, le capteur, l’optique et la caméra le cas échéant. Il génère des radiographies virtuelles et un module de reconstruction est inclus pour générer des volumes tomographiques.
Novi-Sim peut simuler des projections de rayons X sous n’importe quel angle et prend en charge les trajectoires de balayage tomographique circulaires, hélicoïdales ou des trajectoires définies par l’utilisateur. Il permet également de modéliser différentes configurations d’acquisition, notamment les géométries à faisceau conique et à faisceau parallèle.

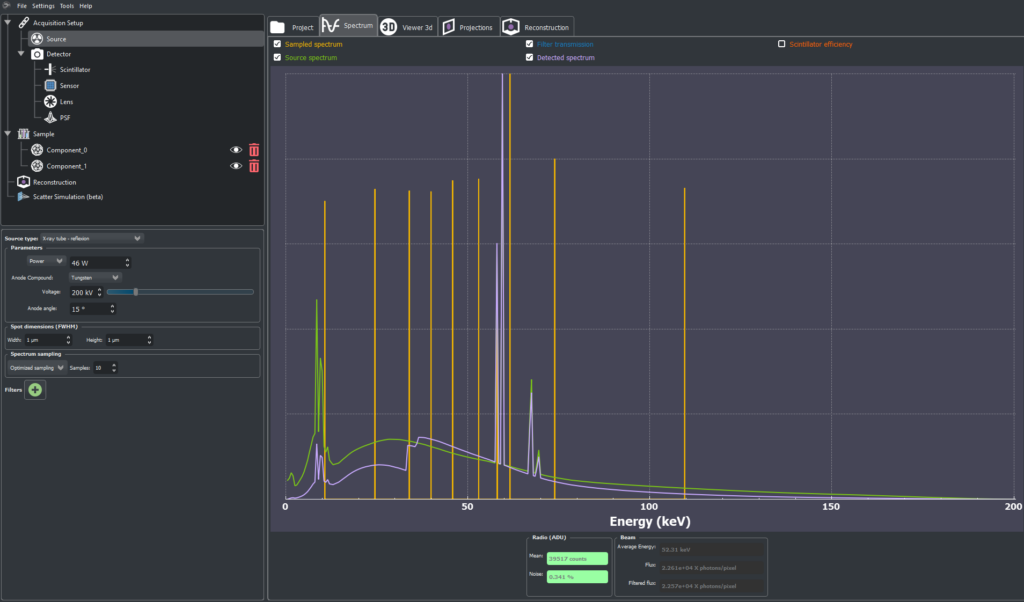

Novi-Sim simule des tubes à rayons X ainsi que des sources de rayons X monochromatiques. Des sources synchrotron sont également disponibles en option. Les utilisateurs peuvent définir les paramètres de la source et les filtres puis visualiser les spectres résultants.
Oui. Novi-Sim permet de modéliser des échantillons complexes composés de plusieurs matériaux et de simuler des défauts tels que des cavités, des inclusions et des fissures. Il est possible d’importer des objets au format STL.
Oui. Le logiciel permet de simuler une grande variété de scintillateurs, capteurs et de caméras avce leur optique associée. Les systèmes de détection peuvent être configurés avec les paramètres appropriés, incluant le couplage direct pour les détecteurs à panneau plat (flat-panel) ou le couplage via un système optique.
Oui. Novi-Sim aide à optimiser la qualité de l’image et les temps d’acquisition en faisant varier des paramètres tels que le courant et la tension du tube, la distance source-détecteur, le nombre de projections, le temps d’exposition, ainsi que les configurations géométriques de tomographie locale ou globale.
Lors de la première configuration d’un ensemble complet donné, et en fonction de la complexité de l’objet, cela peut prendre entre 5 et 15 minutes, à condition que vous ayez recueilli toutes les informations pertinentes concernant la source, le détecteur et l’objet.
La modification d’un paramètre donné entraîne une mise à jour simultanée de la projection actuellement affichée.
Le temps de calcul des projections dépend du nombre de pixels utiles sur le détecteur (que vous pouvez déterminer) et du nombre de cellules (triangles) dans l’objet. En général, les projections sont calculées en quelques minutes et la reconstruction en moins d’une minute.
