Evolution de la microstructure des matériaux : essais mécaniques in situ avec le dispositif Novi CT Rig
Pourquoi réaliser une tomographie ou micro-CT pendant des essais…
Etudiez l’évolution de la microstructure des matériaux avec NOVI CT Rig en microtomographie ou diffraction.
Aucun câble sur la plateforme de rotation !
Le dispositif de test est intégrable dans les appareils de mesures aux rayons X en tomographie et en diffraction sur instruments synchrotron et équipements de laboratoire.

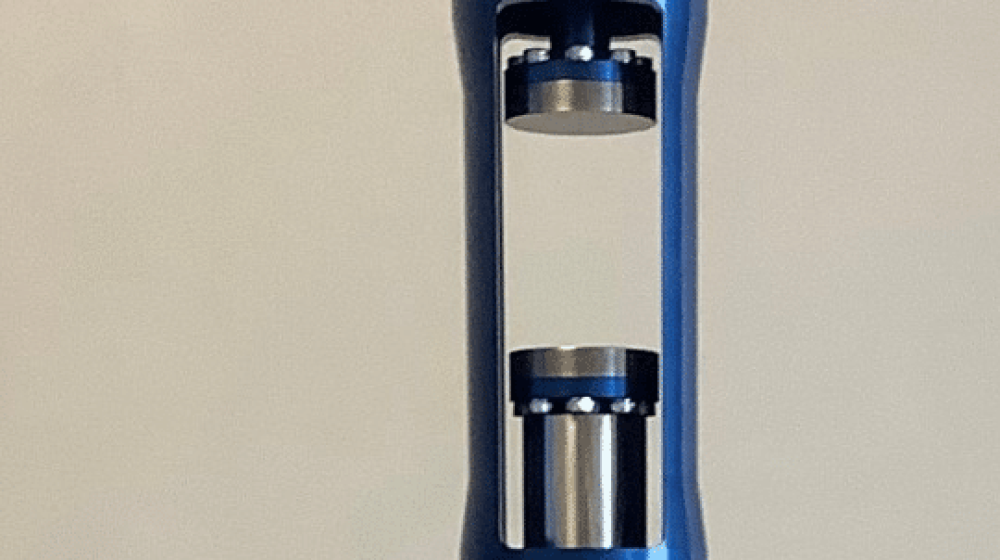

Novitom conçoit et développe une gamme de dispositifs de traction/compression compatible de cellules de charge de 500 N à 20 kN.
La gamme NOVI CT Rig est conçue pour optimiser la qualité des images de microtomographie tout en assurant l’ergonomie et la praticité pour l’utilisateur.
Les instruments NOVI CT Rig sont conçus pour s’intégrer facilement dans les équipements de tomographie, microtomographie et diffraction, que ce soit en terme d’encombrement ou de pilotage sans fil.
Les images de microCT permettent d’observer et de caractériser l’évolution de la microstructure des matériaux, notamment les champs de déformation et les endommagements locaux, en fonction des contraintes mécaniques appliquées.
Capacités multiples de 500 à 20 000 N
Cellules de forces interchangeables
Kit de calibration disponible
Plusieurs types de mors
Plusieurs types de chambres
Plaque d’adaptation sur le tomographe sur-mesure
Alimentation et communication sans fil
System “TigeStop” pour s’ajuster à la hauteur des échantillons sans impacter la course
Montage ultra rapide des échantillons en chambre ouverte
Montage/ démontage rapide des chambres
Montage ultra rapide de la machine sur le boitier batterie
Communication sans fil avec la machine
Alimentation sur batterie : 2 tailles de batterie (8h ou 24h)
Logiciel de contrôle installé sur la station de tomographie
Press capacity | 500 N | 5 kN | 10 kN | 20 kN |
Tensile jaws | Dog-bone type* | Dog-bone type* | Dog-bone type* | Dog-bone type* |
Compression patens diameter | 15 mm* | 30 mm* | 40 mm* | 45 mm* |
Open sample chamber (external diameter) | ⌀ext = 30 mm | ⌀ext = 35 mm | ⌀ext = 48 mm | ⌀ext = 64 mm |
Actuator stroke (jaw-to-jaw) | 20 mm | 20 mm | 20 mm | 20 mm |
Loadcell linearity | 0.2% full range | 0.2% full range | 0.2% full range | 0.2% full range |
Displacement sensor | Linear absolute encoder (resolution 1 nm) | Linear absolute encoder (resolution 1 nm) | Linear absolute encoder (resolution 1 nm) | Linear absolute encoder (resolution 1 nm) |
*customizable upon request
+33 6 61 41 65 11
andrea.ciuffini@novitom.com
Le savoir-faire de Novitom réside dans la prise en compte de la qualité image attendue en microtomographie, que ce soit en installation synchrotron ou en laboratoire.
La qualité des données de microtomographie conditionne l’interprétation précise des relevés, mesures et analyses faites sur ces images pendant les essais de traction/compression. Ce savoir-faire se traduit par des choix techniques quant à la conception de la gamme NOVI CT Rig et le pilotage associé.
Ainsi, Novitom accompagne ses clients avec NOVI CT Rig par des conseils sur la géométrie des échantillons et les paramètres d’acquisitions pour optimiser la qualité des données acquises.
Novitom fournit également une prestation complète en essais mécaniques et suivi 4D de procédés, en utilisant la gamme NOVI CT Rig pour répondre aux besoins de ses clients en analyses de microstructure in-situ en microCT et diffraction des rayons X.
Pourquoi réaliser une tomographie ou micro-CT pendant des essais…
Pourquoi réaliser une tomographie ou micro-CT pendant des essais…
Tout type de matériaux : polymères, composites, céramiques, métaux, mousses, biomatériaux.
Pour les essais de traction, Novitom propose une géométrie d’éprouvette de traction optimisée pour les mesures en microtomographie.
Pour les essais de compression, le diamètre des échantillons peut aller jusqu’à 40 mm après déformation.
